डाईबोर्ड बनाने के लिए 2200W फास्ट फ्लो जेनरेटर 1.8M / मिन स्पीड के साथ लेजर कटिंग मशीन

डाईबोर्ड बनाने के लिए 2200W फास्ट फ्लो जेनरेटर 1.8M / मिन स्पीड के साथ लेजर कटिंग मशीन

लेजर काटने की मशीन उत्पाद श्रृंखला:

लेजर काटने की मशीन विस्तृत विन्यास और पैरामीटर

1. मशीन टूल गैन्ट्री स्ट्रक्चर डिज़ाइन को अपनाता है, जो मशीन टूल को अधिक स्थिर और विश्वसनीय बनाता है, और इसका आकार छोटा होता है।

2. धातु और गैर-धातु स्वचालित स्विचिंग लेजर काटने की मशीन, वास्तव में कई उपयोगों के लिए एक मशीन का एहसास करती है।

3. ट्रांसमिशन तत्वों, उच्च सटीकता, तेज गति, अधिकतम चलने की गति (कोई भार नहीं) 24 मीटर / मिनट, स्थिति सटीकता ± 0.03 मिमी / मीटर, स्थिति सटीकता ± 0.01 मिमी दोहराएं के रूप में सटीक गेंद स्क्रू और रैखिक गाइड का उपयोग करना।

4. पीए लेजर विशेष संख्यात्मक नियंत्रण प्रणाली का उपयोग करना, लेजर और मशीन टूल नियंत्रण प्रणाली को एक में जोड़ना।एचएमआई, सीएनसी और पीएलसी के विकास के साथ, दुनिया में सबसे उन्नत विधि के अनुसार, ऑपरेटिंग प्लेटफॉर्म के रूप में विन्डोज़ का उपयोग करते हुए, स्वतंत्र रूप से विकसित लेजर-उन्मुख कटिंग मशीन का ऑपरेटिंग सिस्टम लेजर कटिंग मालिकाना ऊर्जा नियंत्रण कार्यों, मशीन संचालन कार्यों को एकीकृत करता है, लेजर ऑपरेशन फ़ंक्शन, विशेषज्ञ काटने की प्रक्रिया पुस्तकालय, दूरस्थ निदान और अन्य कार्य।

5. समर्पित सीएडी / सीएएम स्वचालित प्रोग्रामिंग और स्वचालित घोंसले के शिकार सॉफ्टवेयर से लैस, जो उत्पादन में ड्राइंग और प्रोग्रामिंग के लिए सुविधाजनक है, और कच्चे माल को अधिकतम सीमा तक बचाता है, और काटने की प्रक्रिया के विशेष कार्यों को अनुकूलित करता है।

6. ऊपरी और निचले क्षेत्रों के लिए एक साथ धूल हटाने की प्रणाली अपनाई जाती है।काटने वाले कचरे को हॉपर से बेकार कार में गिरा दिया जाता है, जो ऑपरेटर के लिए इसे नियमित रूप से साफ करने के लिए सुविधाजनक होता है।

7. US LASERMECH कैपेसिटिव सेंसर (कट मेटल), ड्रॉअर-टाइप फ़ोकसिंग लेंस होल्डर के साथ हेड कटिंग, लेंस को बदलना और साफ करना बहुत सुविधाजनक है;इसे 7.5 और 5 लेंस से बदला जा सकता है, और पैनल नॉब द्वारा काटने के दौरान किसी भी समय बोर्ड में बदला जा सकता है।काटने की गुणवत्ता सुनिश्चित करने के लिए फेस डिस्टेंस।जोड़ा गया काटने सिर टक्कर संरक्षण।

8. लेंस जीवन सुनिश्चित करने के लिए बंद प्रकाश पथ और सकारात्मक दबाव धूल हटाने को अपनाएं।

9. सभी गैस सर्किट घटक आयातित घटक हैं।डिजाइन उन्नत और विश्वसनीय है।इसे एक ही समय में तीन अलग-अलग काटने वाली गैसों से लैस किया जा सकता है और इसे स्वतंत्र रूप से चुना जा सकता है।वहीं, कटिंग के दौरान किसी भी समय पैनल का प्रेशर बदला जा सकता है।संपूर्ण वायवीय प्रणाली एक उच्च दबाव प्रतिरोधी डिजाइन को अपनाती है।स्टेनलेस स्टील प्लेटों को काटते समय, नाइट्रोजन का दबाव 2.0Mpa तक पहुंच सकता है, जो वायवीय प्रणाली की स्थिरता सुनिश्चित करता है और इस प्रकार काटने वाले खंड की गुणवत्ता सुनिश्चित करता है।

10. अद्वितीय लेजर काटने मालिकाना प्रौद्योगिकी, उच्च गति प्रतिक्रिया लेजर शक्ति ढलान समायोजन, स्वचालित नोजल सफाई, उच्च गति छिद्रण, मेंढक कूद गति, पुनर्स्थापन और वापस काटने।

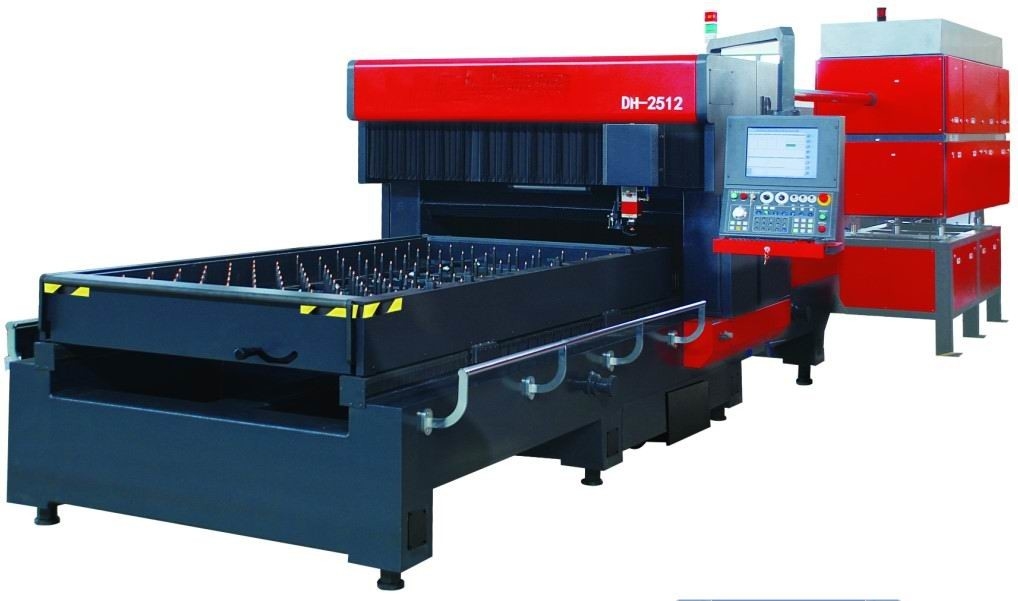

लेजर काटने की मशीन मॉडल: HY-2512-S2200

1. इस मॉडल के संबंधित तकनीकी पैरामीटर:

2. डिवाइस विस्तृत कॉन्फ़िगरेशन सूची

लेजर तकनीककैल विशेषताओं

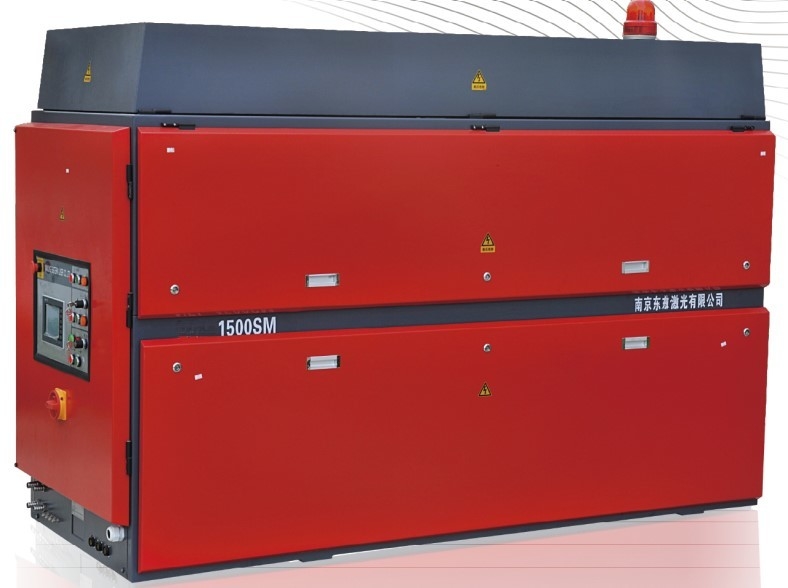

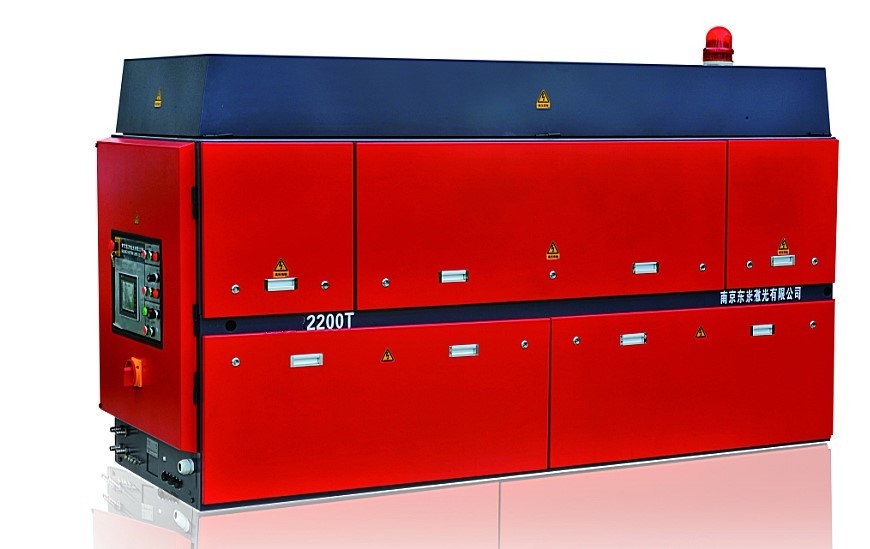

1) DH-2200W औद्योगिक CO2 लेजर की आंतरिक संरचना अधिक कॉम्पैक्ट और आकार में छोटी है, जो पूरी मशीन की स्थापना की सुविधा प्रदान करती है।

2) आयातित रूट्स पंप में छोटे आकार, स्थिर प्रदर्शन, उत्तम सुरक्षा प्रणाली के फायदे हैं और यह उच्च आवृत्तियों पर काम कर सकता है।

3) अद्वितीय ऑल-डिजिटल प्रौद्योगिकी स्विचिंग बिजली आपूर्ति उत्तेजना, उच्च दक्षता, छोटे आकार, छोटे आंतरिक खपत, पानी ठंडा नहीं, बिजली की बचत, और कम परिचालन लागत।मॉड्यूलर स्विचिंग बिजली आपूर्ति डिजाइन, उच्च वोल्टेज भाग के लिए तेल में डूबे हुए सुरक्षा।इन्सुलेशन समस्याओं का बहुत अच्छा समाधान।प्रत्येक चैनल स्वतंत्र रूप से नियंत्रण में काम कर सकता है।

4) जर्मन कंपनी प्रौद्योगिकी की शुरूआत द्वारा निर्मित गुंजयमान गुहा समर्थन फ्रेम में अच्छी स्थिरता है और उच्च दबाव वाले स्पार्क्स के कोई छिपे हुए खतरे नहीं हैं।रखरखाव और प्रतिस्थापन के लिए डिस्चार्ज ट्यूब और इलेक्ट्रोड को संरेखित करना आवश्यक नहीं है।

5) उन्नत गैस इकाई का उपयोग शक्ति के माध्यम से मिश्रित गैस की मात्रा को स्वचालित रूप से समायोजित करने और फिर बफर क्षेत्र में प्रवाहित करने और फिर गुहा में प्रवेश करने के लिए किया जाता है।फास्ट चार्ज, फास्ट पंपिंग और सोलर टर्म्स हों।

6) उत्कृष्ट तापीय स्थिरता गुंजयमान गुहा का डिज़ाइन गुहा में सभी लेंसों की सुरक्षा करता है, जिससे लेंस लंबे समय तक सेवा जीवन में रहता है और लेजर शक्ति और मोड स्थिरता सुनिश्चित करता है।इसके अलावा, गुहा में एक सरल संरचना, आसान संरेखण और एक उच्च सुरक्षा कारक है।

7) लेजर के सभी कार्य, प्रोग्रामिंग पल्स जेनरेटर, बदलते कैविटी दबाव और दैनिक रखरखाव सहित, इंटरफ़ेस सॉफ़्टवेयर द्वारा नियंत्रित किए जाते हैं, जो संचालित करना आसान है।अब इसे लेजर के साथ वास्तव में एकीकृत मशीन नियंत्रण और पूर्ण डिजिटल संचार प्राप्त करने के लिए मशीन टूल कंट्रोल सिस्टम में एकीकृत किया गया है।

8) मशीन टूल बस के माध्यम से सीधे विभिन्न प्रकार के लेजर वर्किंग मोड का चयन कर सकता है।सुपर पल्स, गेट पल्स और निरंतर तरंग के संयोजन को विभिन्न जटिल प्रसंस्करण आवश्यकताओं को पूरा करने के लिए मनमाने ढंग से जोड़ा जा सकता है

प्रशिक्षण और तकनीकी सेवा

1 साल की वॉरंटी

वारंटी अवधि के दौरान, यदि अनुबंध उत्पाद क्षतिग्रस्त है या हमारी निर्माण प्रक्रियाओं और सामग्रियों के कारण सामान्य रूप से संचालित नहीं हो सकता है, तो हम अनुबंध उत्पाद की मरम्मत के लिए मुफ्त में जिम्मेदार होंगे।वारंटी अवधि अनुबंध उत्पाद की अंतिम स्वीकृति की तारीख से 12 महीने या शिपमेंट की तारीख से 13 महीने है (पहले आओ पहले पाओ)। उपभोग्य वस्तुएं (ऑप्टिकल डिवाइस, सुरक्षा ब्लॉक, सिरेमिक बॉडी, कटिंग टिप्स, स्नेहक, आदि) वारंटी अवधि की परवाह किए बिना, दैनिक कार्य में सामान्य उपभोग्य हैं।

उपरोक्त कीमत में अंतरराष्ट्रीय शिपिंग लागत और तकनीशियनों के लिए अंतरराष्ट्रीय टिकट शामिल नहीं हैं।अगर पूरी मशीन की एक साल की वारंटी के दौरान लेजर ट्यूब को बदलने की जरूरत है, तो हम घरेलू शिपिंग लागत के लिए जिम्मेदार हैं, और अंतरराष्ट्रीय शिपिंग लागत का भुगतान ग्राहक द्वारा किया जाता है।

HY-2512-S1000/1500/2200 बुनियादी घटक:

मुख्य मशीन भाग: एक मशीन उपकरण और एक लेजर जनरेटर

सामान:

एक लेजर चिलर,

सक्शन प्रशंसकों और पाइपों का एक सेट,

सटीक फिल्टर का एक सेट,

दो आयामी लेजर समायोजन फ्रेम का एक सेट,

बाहरी प्रकाश गाइड सिस्टम का एक सेट,

एक 75 kW नियामक सेट और अन्य छोटे सामान

लेजर प्रमुख घटकों की सूची (शीर्ष ग्रेड)
